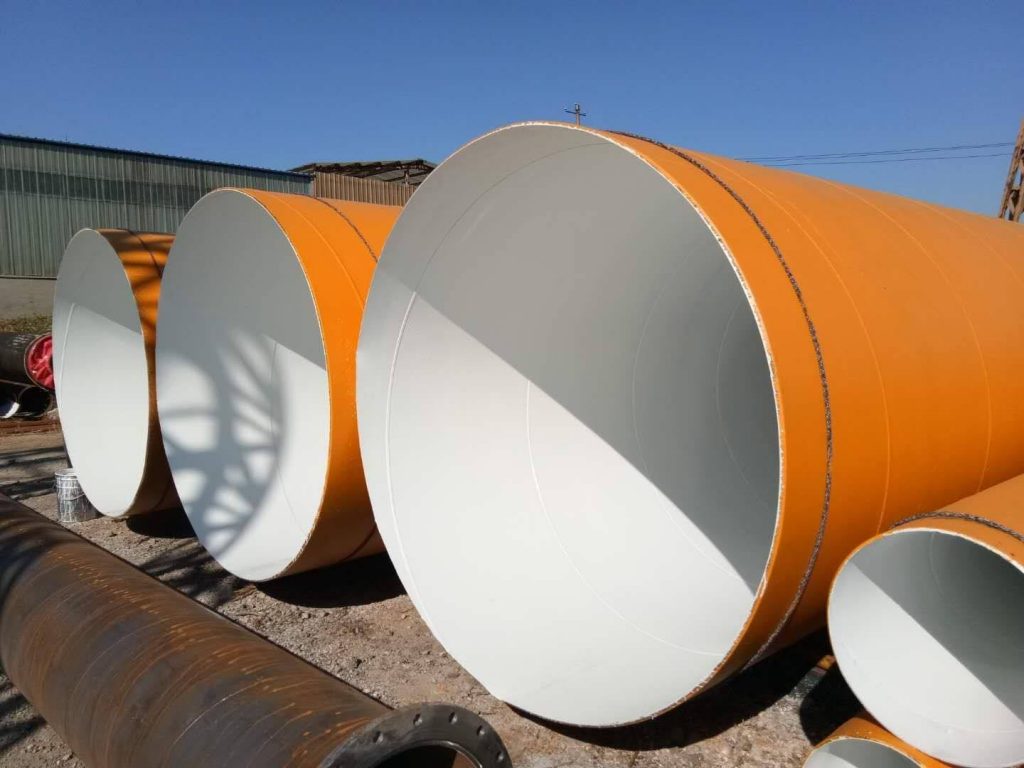

水泥砂漿襯里防腐鋼管是通過離心機(jī)或管道噴涂機(jī)在鋼管內(nèi)壁形成水泥涂層，主要是延長給水管道的使用壽命，保護(hù)水質(zhì)，提高管道輸水能力。執(zhí)行標(biāo)準(zhǔn)：CECS10:89或GB50268-2008管徑范圍：159mm-2220mm適用范圍：用于輸水鋼管內(nèi)壁防腐。

水泥砂漿襯里防腐鋼管的施工有兩種方法。一則地面離心法。主要適同于DN400口徑如下的管道內(nèi)襯施工。而是地下噴涂法，主要公用于DN700口徑以上的管道在地下防腐施工。鋼管在受外壓變形變扁平時，砂漿會引發(fā)“發(fā)狀”裂縫，但要砂漿從管壁上剝離卻是極其困難的，在口徑DN800毫米壁厚為7.1毫米的鋼管上，截取一米長的管段，涂襯11毫米厚的砂漿涂層，當(dāng)扁平量7-8毫米時，可以發(fā)現(xiàn)“發(fā)狀”裂縫的出現(xiàn)了。

當(dāng)扁平量增加到50毫米時，裂縫逐漸增加到邊部全管段，實驗結(jié)果，管徑1%的扁平量時發(fā)生了“發(fā)狀”裂縫，當(dāng)扁平量為6-9%的場合，沙漿涂層開始崩裂，達(dá)到管徑30%時剝落。這在施工中是決杜絕產(chǎn)生了的。據(jù)測定，在DN1100管子上，最小扁平量為15毫米，DN1800管上為21毫米。可以看出，管徑的加大，產(chǎn)生了裂縫的扁平量也隨之加強(qiáng)。
