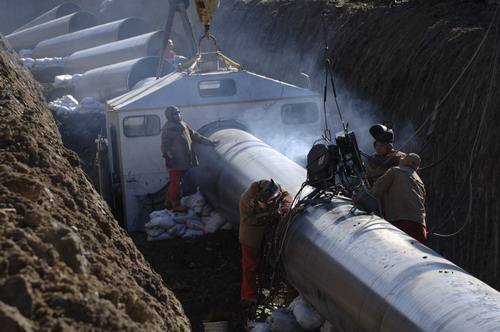

對于長距離天然氣管道，使用優質管道鋼是節省成本的主要方法。加拿大管道行業的實踐證明：與X60相比，X70管道壁厚的采用可減少14％；與X70相比，X80管道壁厚的采用可進一步減少12.5％。焊接是鋼管制造和管道建設中的關鍵環節之一，由于焊接熱循環不均勻，焊接熱影響區（HAZ）是管道的薄弱環節。冷卻速率是確定熱影響區組織性能的主要參數，它與焊接熱輸入，工件厚度和周圍的輻射條件有關。因此，通過合理的焊接工藝，控制焊接的冷卻速度，可以獲得熱影響區的優良組織性能，避免了熱影響區的開裂。

隨著冷卻速度的提高，X80管線鋼熱影響區的組織優先以多邊形鐵素體為主，以B或板條馬氏體晶粒為主，硬度將增加。當焊接熱輸入太大或預熱溫度太高且冷卻速度低于2?℃?/ s時，X80管線鋼的熱影響區組織以B或B多邊形鐵素體晶粒為主，但由于存在珠光體和MA島群的塊狀分布，導致粗晶沖擊性能較差。當焊接熱量輸入太小或預熱溫度太低且冷卻速度大于30?℃時/ s，X80管線鋼的熱影響區組織以高爐或層狀馬氏體為優先，從而導致粗晶沖擊性能的降低。進行合理的焊接工藝，將冷卻速度控制在2?30?℃?/ s?的范圍內，X80管線鋼的熱影響區組織以B為主，MA島群分散，粗晶粒區具有適當的硬度和優良的沖擊性能。
